Ремонт гидроцилиндра гидравлического ручного трубогиба. .

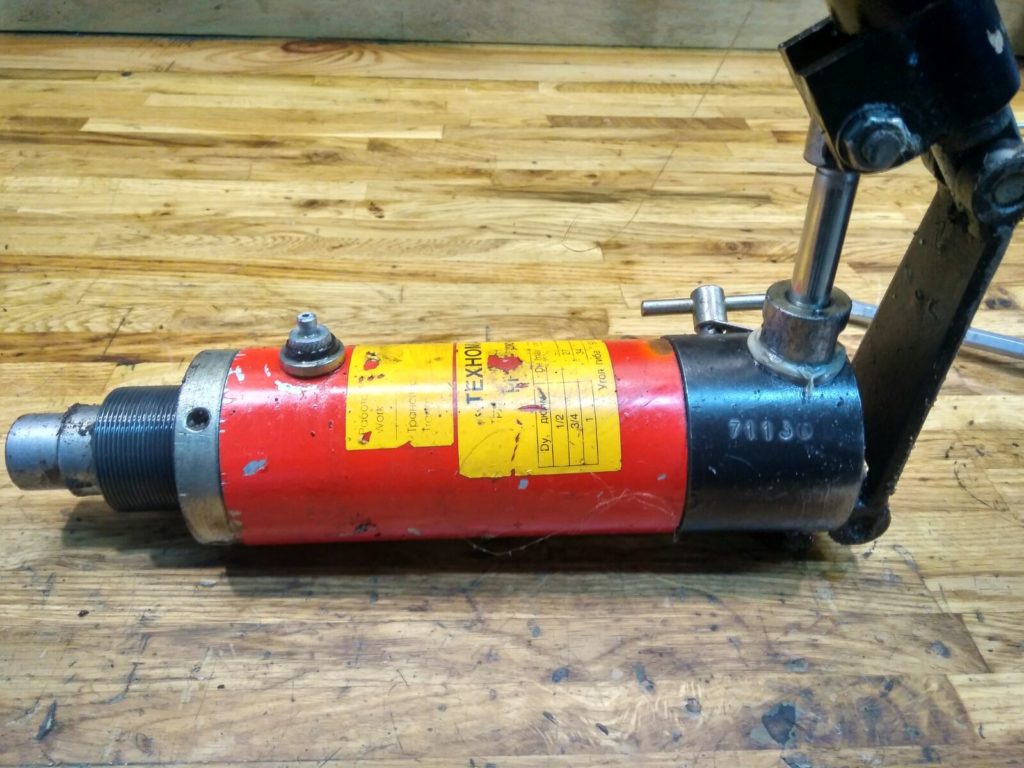

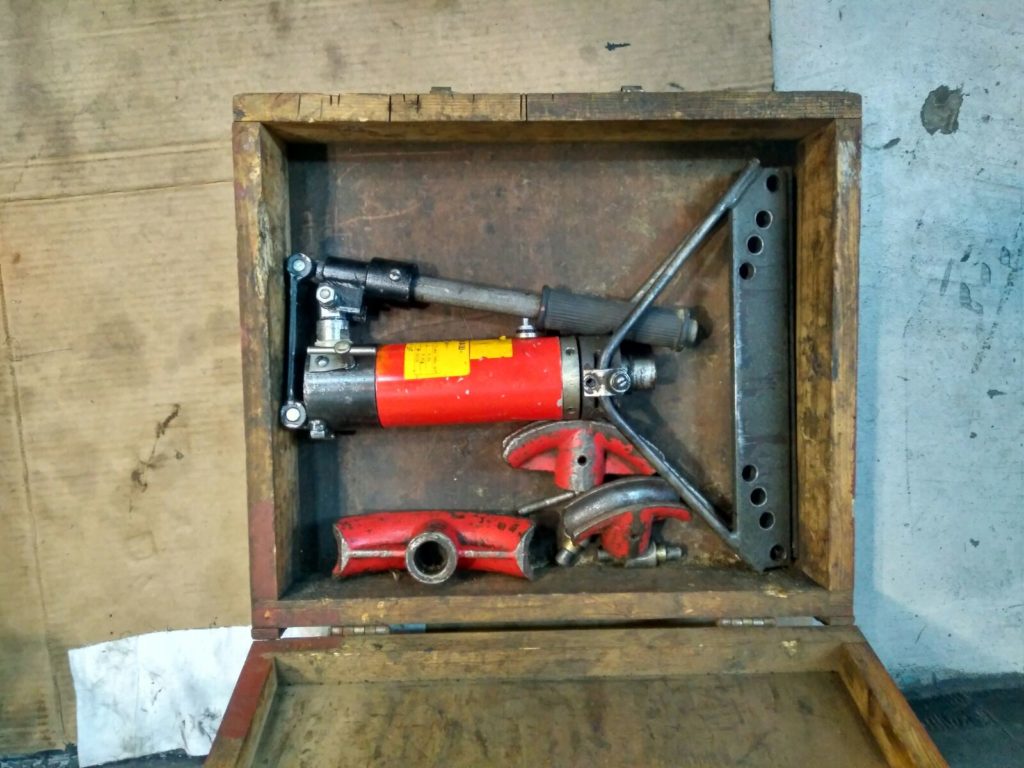

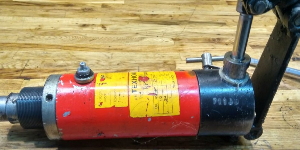

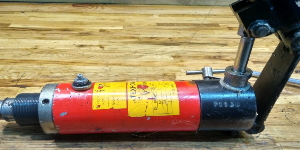

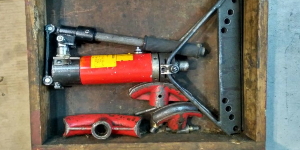

В нашу компанию обратился клиент с проблемой неработающего ручного гидравлического трубогиба ТЕХНОМАШ РГУ-90. Клиентом было заявлено, что трубогиб не держит давление, соответственно не может выполнять свои функции.

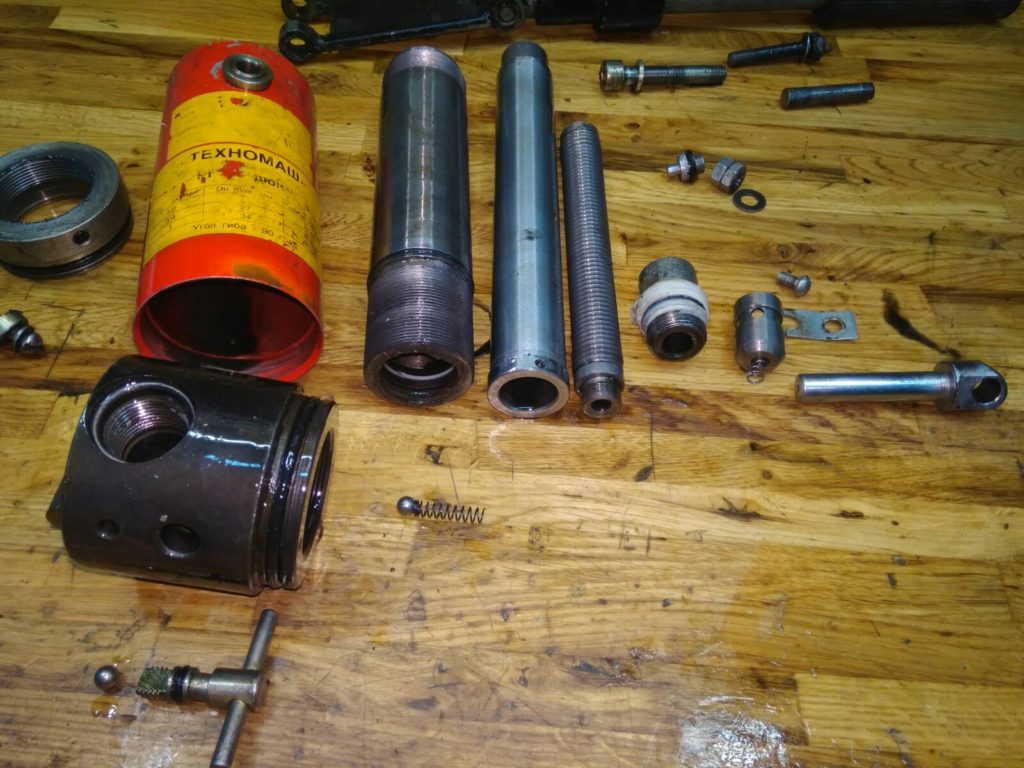

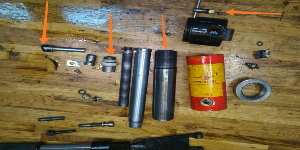

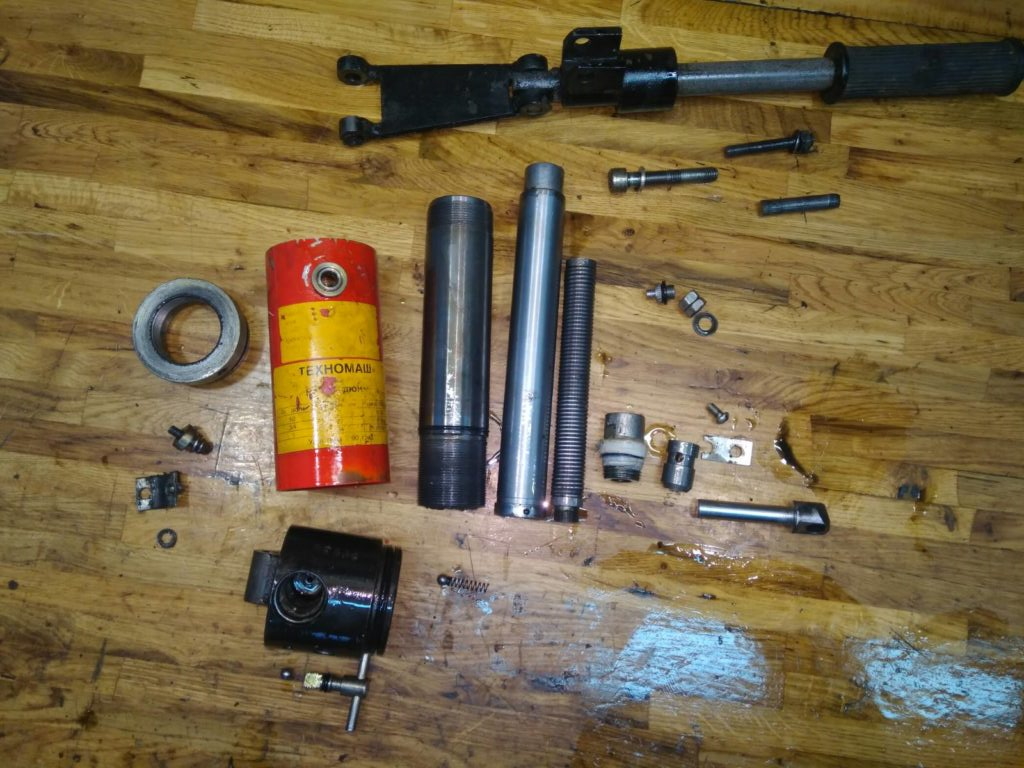

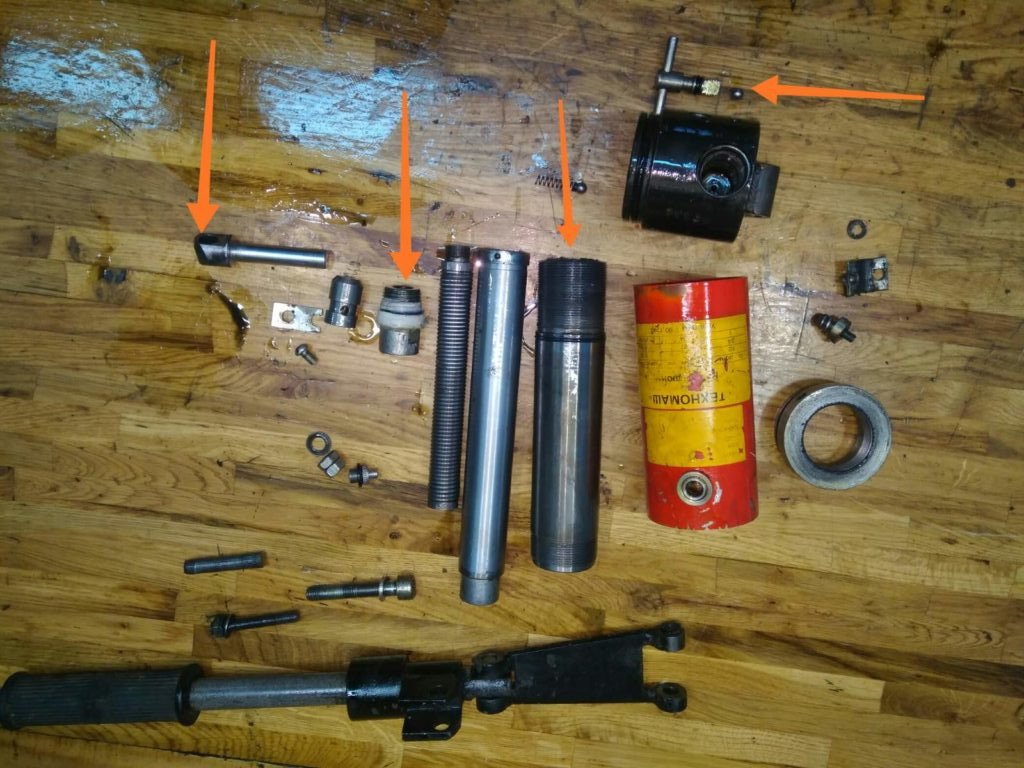

Было принято решение о полной разборке и диагностике оборудования. Основными элементами гидравлического трубогиба являются:
- Корпус трубогиба, который одновременно является и бачком для рабочей жидкости (гидравлического масла).
- Шток-толкатель – служит для закачивания рабочей жидкости при помощи мускульной силы в рабочий цилиндр трубогиба.
- Рабочий цилиндр трубогиба
- Пошень и шток. Служат для преобразования гидравлической энергии в механическую.
После тщательного рассмотрения разобранного оборудования были выявлены следующие деффекты:

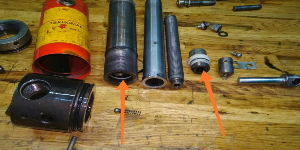

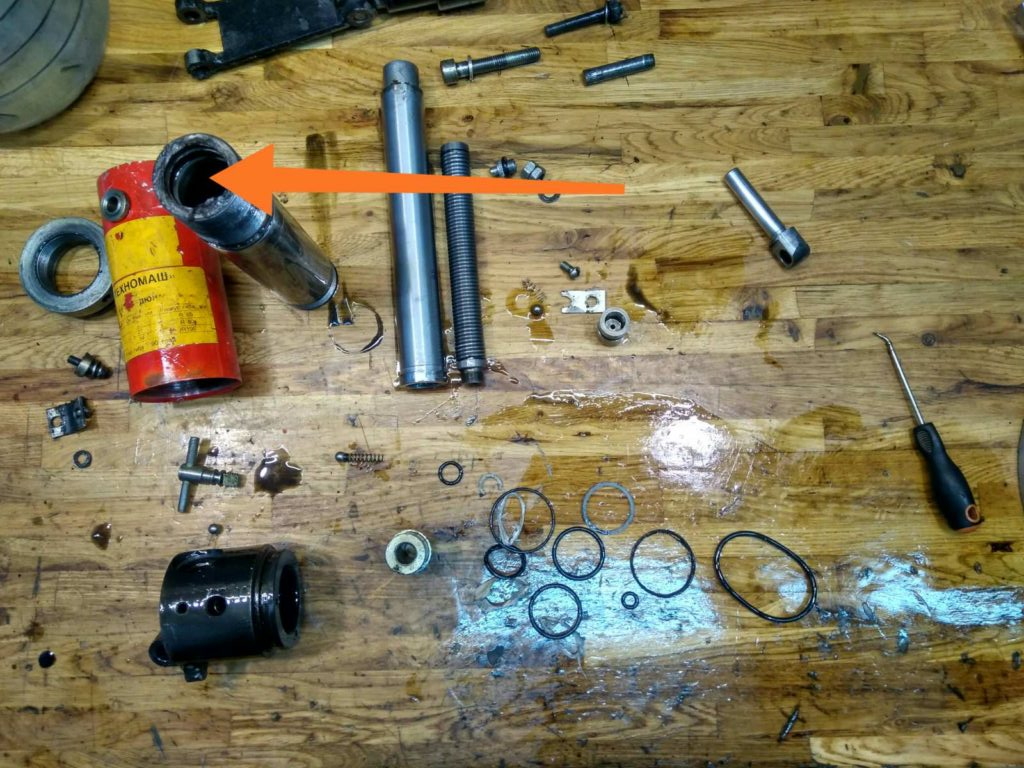

- В следствии эксплуатации на внутренних поверхностях цилиндра образовалась грязь.
- Из-за длительной эксплуатации в агрессивной среде (резкие смены температур, работа в зимнее время) в неисправное состояние пришли все уплотнительные соединения и манжеты.
-

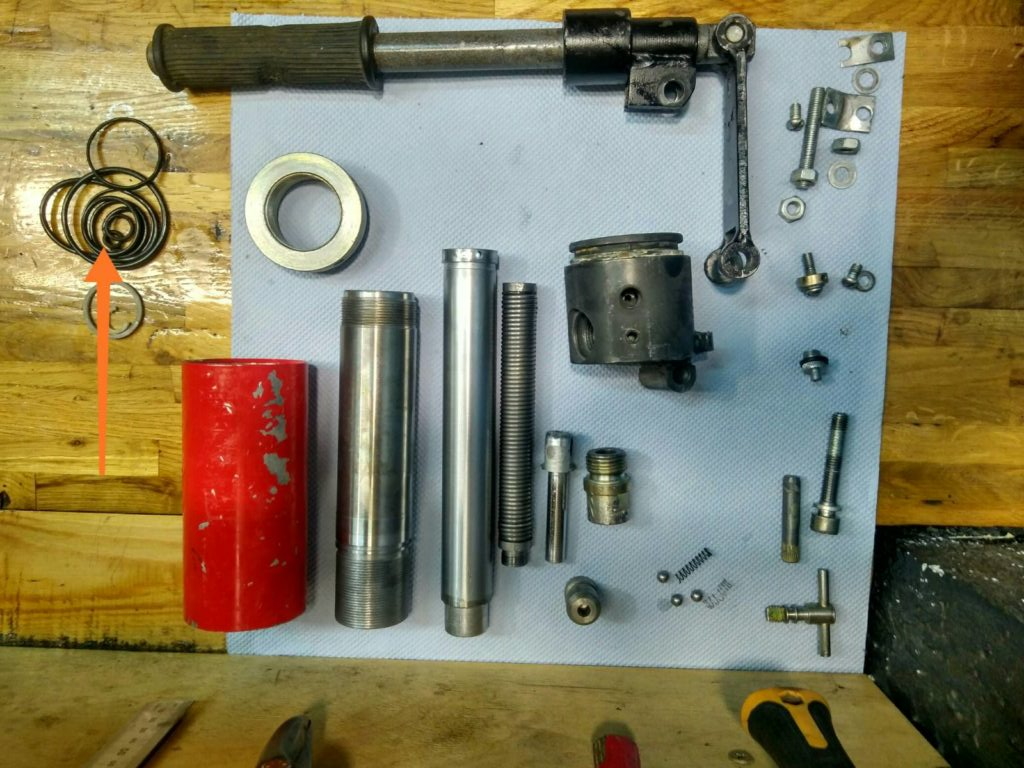

В трубогибе были заменены все уплотнения, манжеты и кольца. Все детали трубогиба были вымыты, обработаны антикоррозийными материалами, а также было восстановлено рабочее зеркало цилиндра.
После проведения испытаний на стенде трубогиб показал заявленные заводом характеристики. Срок ремонта занял один рабочий день, гарантия на оборудование 6 месяцев.

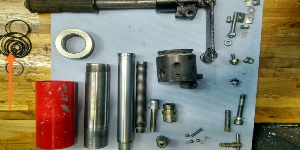

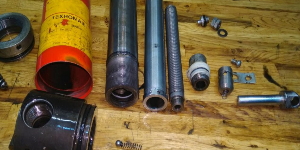

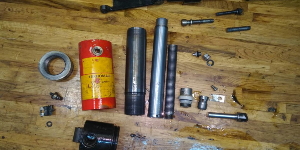

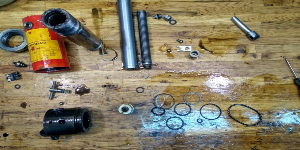

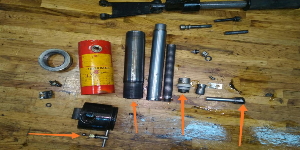

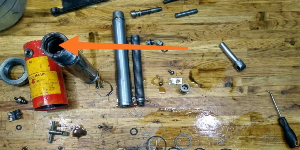

Фотоотчёт ремонта гидравлического цилиндра трубогиба
